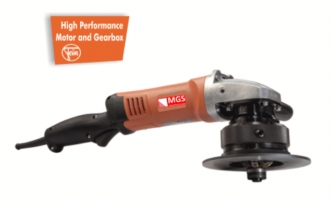

HBM 6

Handfräsmaschine

bis 6mm Fasenbreite
Radien von R2,5 -  R4mm
HBM6 2
  • Anzahl der Wendeplatten zum Fasen 6 Stück (Zweischneider)
  • Anzahl der Radiuswendeplatten 3 Stck. (Vierschneider)
  • Entgraten und Anfasen von Blechkanten
  • Stahl, Aluminium und weitere Werkstoffe
  • Fräsen von Kurven
  • Fräsen von Bohrungen
  • Werkzeuglose Einstellung der Fasenhöhe
  • Hohe Leistung
  • Ergonomische  Arbeitsweise

Technische Daten:

  • Motor:                         230V/50 Hz/1phasig
  • Leistung:                     1700W
  • Drehzahl:                     2700-8500 U/min.
  • Fasenbreite:                  0 bis 10 mm < 400 N/mm2
                                      0 bis 6 mm > 400 N/mm2
  • Gewicht:                      6 kg
  • Fasenwinkel:                 30°
    je nach Fräskopf            37,5°
                                      45°
                                      50°
                                      60°

kleinster Ø  bei der

 Bearbeitung von Bohrungen:

Winkel / Radius    Minimaler Ø
30°  34mm
37,5° 28mm
45° 28mm
50° 28mm
60° 27mm
R 2,5mm 41mm
R 3,5/4mm 40mm



Zubehör:



Fasenfräsköpfe:                     30°

                                          37,5°

                                          45°

                                          50°

                                          60°

 Frser 2



Wendeschneidplatten              10 Stck. pro VE




Radienfräskopf                       R 2,5mm

                                          R 3,0mm

                                          R 3,5mm

                                          R 4,0mm




Radiuswendeschneidplatten    R 2,5mm

(10 Stck. / VE)                    R 3,0mm

                                        R 3,5mm

                                        R 4,0mm
